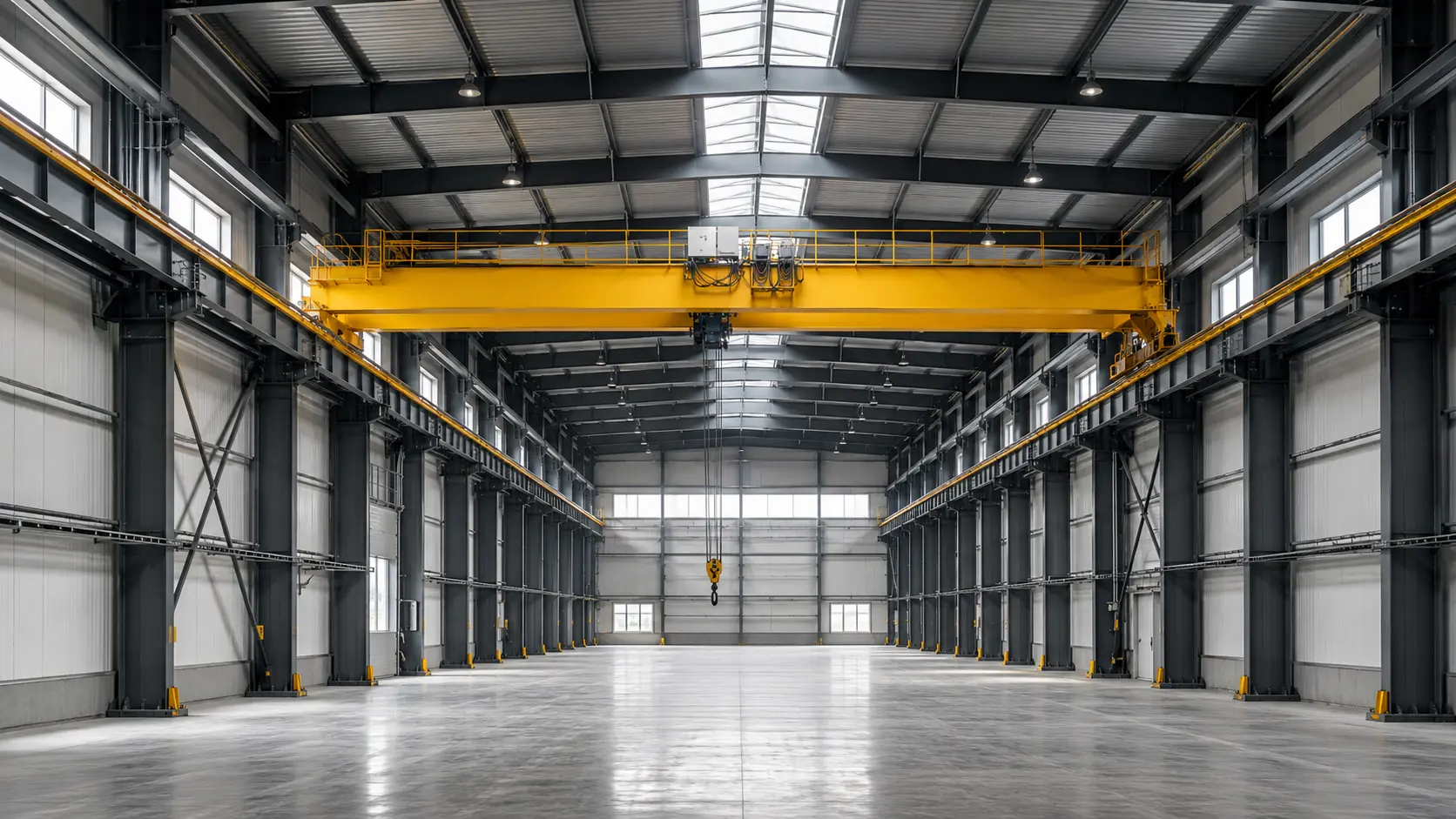

Kranska staza za mosnu dizalicu: šta treba proveriti pre montaže?
Kranska staza je jedan od najvažnijih elemenata za bezbedan, stabilan i pouzdan rad mosne dizalice. Iako se često najviše pažnje posvećuje samoj dizalici, nosivosti, vitlu i upravljanju, kvalitet kranske staze direktno utiče na sigurnost kompletnog sistema.
Ako kranska staza nije pravilno projektovana, izrađena ili montirana, mosna dizalica ne može raditi pravilno. Posledice mogu biti otežano kretanje dizalice, pojačano habanje opreme, veća opterećenja na konstrukciju, problemi u radu i povećan rizik od kvarova.
Zato je pre montaže mosne dizalice važno proveriti sve tehničke uslove u hali, stanje postojeće konstrukcije i mogućnost pravilne ugradnje kranske staze.
Šta je kranska staza?
Kranska staza je noseća konstrukcija po kojoj se mosna dizalica kreće duž hale. Ona omogućava da se dizalica pomera u jednom pravcu, dok se vitlo ili mačka sa vitlom kreće po mostu dizalice u drugom pravcu.
Na taj način mosna dizalica može da pokrije veliki deo radnog prostora i omogući podizanje, spuštanje i prenos tereta unutar hale.
Kranska staza se najčešće sastoji od nosećih profila, šina, stubova, veza, oslonaca i elemenata za učvršćivanje. U zavisnosti od objekta, može biti oslonjena na postojeću konstrukciju hale ili izvedena kao posebna samostojeća konstrukcija.
Njena osnovna uloga je da prihvati opterećenja koja nastaju tokom rada dizalice i da omogući ravnomerno, stabilno i bezbedno kretanje sistema.
Zašto je kranska staza važna za rad mosne dizalice?
Mosna dizalica ne funkcioniše kao izolovana oprema. Ona je deo šireg sistema koji uključuje konstrukciju hale, kransku stazu, elektroinstalacije, vitlo, upravljanje i sigurnosne elemente.
Kranska staza ima direktan uticaj na:
- stabilnost dizalice,
- pravilno kretanje duž hale,
- sigurnost pri podizanju i prenosu tereta,
- vek trajanja opreme,
- opterećenje konstrukcije hale,
- preciznost rada,
- učestalost održavanja,
- bezbednost radnika i radnog procesa.
Ako staza nije ravna, paralelna ili dovoljno nosiva, dizalica može raditi otežano. To može dovesti do dodatnog opterećenja točkova, motora, reduktora i noseće konstrukcije.
Zbog toga se kranska staza ne sme posmatrati kao sporedan deo projekta. Ona je osnova na kojoj počiva ceo sistem mosne dizalice.
Kada je potrebna nova kranska staza?
Nova kranska staza je potrebna kada se mosna dizalica ugrađuje u objekat koji ranije nije imao takav sistem, ali i kada postojeća konstrukcija ne zadovoljava tehničke zahteve nove dizalice.
To se najčešće dešava u sledećim situacijama:
- hala nema postojeću kransku stazu,
- postojeća staza nije predviđena za potrebnu nosivost,
- menja se tip ili kapacitet dizalice,
- postojeća konstrukcija je oštećena ili dotrajala,
- povećava se raspon ili visina dizanja,
- uvodi se intenzivniji režim rada,
- postojeća staza nije pravilno izvedena,
- objekat se prilagođava novom proizvodnom procesu.
U nekim slučajevima moguće je iskoristiti postojeću kransku stazu, ali tek nakon tehničke provere. Nije dovoljno samo vizuelno proceniti da staza postoji. Potrebno je proveriti njenu nosivost, stanje, geometriju i usklađenost sa zahtevima dizalice.
Šta treba proveriti pre montaže kranske staze?
Pre montaže kranske staze potrebno je analizirati više tehničkih faktora. Ova provera je važna kako bi se izbegli problemi tokom montaže, ali i kasnije tokom korišćenja dizalice.
Najvažnije stvari koje treba proveriti su nosivost konstrukcije, dimenzije hale, raspon, visina dizanja, ravnost i paralelnost staze, način oslanjanja, kvalitet podloge, mogućnost ankerisanja i pristup za montažu.
Nosivost konstrukcije hale
Prva i najvažnija stvar koju treba proveriti jeste da li konstrukcija hale može da prihvati opterećenja koja nastaju tokom rada mosne dizalice.
Ta opterećenja nisu samo statička. Tokom rada dizalice javljaju se i dinamička opterećenja, opterećenja pri pokretanju, zaustavljanju, kočenju i pomeranju tereta. Zbog toga se nosivost ne sme procenjivati površno.
Posebno je važno proveriti:
- nosivost stubova,
- nosivost temelja,
- stanje čelične ili betonske konstrukcije,
- mogućnost oslanjanja kranske staze,
- opterećenja koja nastaju pri maksimalnoj nosivosti dizalice,
- uticaj rada dizalice na postojeći objekat.
Ako hala nije projektovana za mosnu dizalicu, često je potrebno dodatno ojačanje ili izrada samostojeće kranske staze.
Raspon kranske staze
Raspon kranske staze predstavlja rastojanje između oslonaca po kojima se kreće mosna dizalica. Ovaj podatak direktno utiče na konstrukciju dizalice, izbor jednogrednog ili dvogrednog rešenja i ukupnu cenu sistema.
Veći raspon zahteva robusniju konstrukciju i preciznije projektovanje. Kod manjih raspona moguće je jednostavnije rešenje, ali i tada je važno da staza bude pravilno izvedena.
Raspon mora biti usklađen sa dimenzijama hale, pozicijom stubova, potrebama proizvodnje i radnim prostorom koji dizalica treba da pokrije.
Visina dizanja i raspoloživ prostor
Visina dizanja je jedan od ključnih parametara pri izboru mosne dizalice i projektovanju kranske staze. Ona pokazuje koliko visoko teret mora da se podigne u realnim uslovima rada.
Pre montaže treba proveriti:
- ukupnu visinu hale,
- visinu do krovne konstrukcije,
- poziciju rasvete, instalacija i ventilacije,
- prostor potreban za most dizalice,
- visinu potrebnu za vitlo i kuku,
- maksimalnu visinu na koju se teret podiže.
Ako se ovi elementi ne isplaniraju na vreme, može se desiti da dizalica tehnički može da se ugradi, ali ne omogućava dovoljnu visinu dizanja za stvarne potrebe korisnika.
Ravnost i paralelnost kranske staze
Kranska staza mora biti precizno izvedena. Ravnost i paralelnost su posebno važni jer direktno utiču na kretanje dizalice.
Ako staze nisu paralelne, dizalica može da se kreće otežano, da pravi dodatna bočna opterećenja ili da izaziva povećano habanje točkova i pogonskih elemenata.
Nepravilnosti u geometriji mogu dovesti do:
- otežanog kretanja dizalice,
- povećanog trenja,
- neravnomernog habanja točkova,
- dodatnog opterećenja motora,
- vibracija,
- češćih kvarova,
- kraćeg veka trajanja opreme.
Zbog toga se nakon montaže kranske staze obično vrši provera geometrije i usklađenosti sa tehničkim zahtevima dizalice.
Materijal i kvalitet izrade
Kranska staza mora biti izrađena od odgovarajućih materijala i profila koji mogu da izdrže projektovana opterećenja.
Nije dovoljno da konstrukcija „izgleda jako“. Potrebno je da bude pravilno dimenzionisana, zavarena, učvršćena i zaštićena od korozije.
Kod izrade je važno obratiti pažnju na:
- izbor čeličnih profila,
- kvalitet zavarenih spojeva,
- kvalitet vijčanih veza,
- zaštitu od korozije,
- pravilnu obradu elemenata,
- preciznost montaže,
- usklađenost sa projektovanom nosivošću.
Kvalitet izrade kranske staze ima direktan uticaj na dugoročnu pouzdanost celog sistema.
Oslanjanje i ankerisanje
Način oslanjanja kranske staze zavisi od konstrukcije hale i predviđenog rešenja. U nekim slučajevima staza se oslanja na postojeće stubove hale, dok se u drugim projektuje posebna noseća konstrukcija.
Ankerisanje mora biti izvedeno tako da obezbedi stabilnost i siguran prenos opterećenja. Loše ankerisanje može dovesti do pomeranja konstrukcije, vibracija i ozbiljnih problema u radu.
Pre montaže je važno proveriti da li podloga, temelji i noseći elementi mogu da prihvate predviđena opterećenja.
Elektroinstalacije i napajanje dizalice
Pored same čelične konstrukcije, potrebno je planirati i napajanje mosne dizalice. Bez pravilno izvedenih elektroinstalacija sistem ne može raditi pouzdano i bezbedno.
Pre montaže treba proveriti:
- dostupnost električnog napajanja,
- potrebnu snagu,
- položaj elektroinstalacija,
- način napajanja dizalice,
- zaštitne elemente,
- upravljanje dizalicom,
- bezbednosne sisteme.
Dobro planiranje elektroinstalacija smanjuje rizik od naknadnih izmena i dodatnih troškova.
Pristup za montažu i servis
Kranska staza mora biti projektovana tako da omogući ne samo montažu dizalice, već i kasnije održavanje i servis.
Važno je obezbediti pristup ključnim elementima sistema, posebno vitlu, elektroopremi, točkovima, pogonima i sigurnosnim elementima.
Ako pristup nije dobro isplaniran, svaka intervencija može biti komplikovanija, sporija i skuplja.
Zbog toga se već u fazi planiranja mora razmišljati o tome kako će se sistem servisirati tokom godina korišćenja.
Najčešće greške kod kranske staze
Problemi sa kranskom stazom najčešće nastaju kada se projekat radi bez detaljne tehničke provere ili kada se postojeća konstrukcija koristi bez analize.
Najčešće greške su:
- pogrešna procena nosivosti postojeće hale,
- nedovoljno precizno izvedena staza,
- neparalelne šine,
- loše ankerisanje,
- neodgovarajući profili,
- zanemarivanje dinamičkih opterećenja,
- loše planirana visina dizanja,
- nedostatak prostora za servis,
- naknadno rešavanje elektroinstalacija,
- izbor dizalice bez provere kranske staze.
Ove greške mogu značajno povećati troškove i produžiti rokove, ali i ugroziti bezbednost rada.
Da li se postojeća kranska staza može koristiti za novu dizalicu?
U mnogim slučajevima postojeća kranska staza može se koristiti, ali samo ako ispunjava tehničke uslove za novu dizalicu.
Pre odluke potrebno je proveriti:
- za koju nosivost je staza prvobitno projektovana,
- u kakvom je stanju konstrukcija,
- da li postoje oštećenja ili deformacije,
- da li je staza ravna i paralelna,
- da li odgovara novom rasponu,
- da li može da prihvati dinamička opterećenja,
- da li odgovara planiranoj visini dizanja,
- da li su elektroinstalacije odgovarajuće.
Ako postojeća staza ne ispunjava uslove, moguće su izmene, ojačanja ili izrada nove konstrukcije. Najvažnije je da se odluka donese na osnovu tehničke provere, a ne pretpostavke.
Kranska staza i izbor mosne dizalice
Kranska staza i mosna dizalica moraju se posmatrati kao jedan sistem. Nije dobro prvo izabrati dizalicu, a tek onda proveravati da li staza može da je podrži.
Pravilan redosled je da se prvo analiziraju prostor, konstrukcija hale i radni zahtevi. Tek nakon toga može se predložiti odgovarajuća dizalica i kranska staza.
Na izbor rešenja utiču:
- potrebna nosivost,
- raspon hale,
- visina dizanja,
- tip tereta,
- učestalost korišćenja,
- postojeća konstrukcija,
- mogućnost montaže,
- uslovi za servis i održavanje.
Kada se svi ovi faktori uzmu u obzir, moguće je projektovati sistem koji će biti bezbedan, stabilan i dugoročno pouzdan.
Niste sigurni da li vaša hala može da prihvati mosnu dizalicu?
Pre izbora dizalice važno je proveriti uslove u hali i mogućnost izrade ili korišćenja kranske staze.
Pošaljite nam osnovne podatke o objektu, potrebnoj nosivosti, rasponu i načinu korišćenja, a naš tim će vam pomoći da procenite koje rešenje je najpraktičnije za vaš prostor.
Kako Alfa Kran pristupa izradi kranske staze?
Alfa Kran pristupa izradi kranske staze kroz analizu konkretnih uslova na objektu. Svaka hala ima svoje tehničke karakteristike, ograničenja i zahteve, zbog čega se rešenja ne mogu birati šablonski.
Pre predloga rešenja analiziraju se nosivost, raspon, visina dizanja, postojeća konstrukcija, položaj opreme, način korišćenja dizalice i zahtevi proizvodnog procesa.
Cilj je da kranska staza i mosna dizalica budu međusobno usklađene, kako bi sistem radio stabilno, bezbedno i pouzdano tokom dugog perioda korišćenja.
Pravilno projektovana i kvalitetno izvedena kranska staza smanjuje rizik od kvarova, produžava vek opreme i obezbeđuje sigurniji rad u svakodnevnoj upotrebi.
Zaključak
Kranska staza je osnova za pravilan rad mosne dizalice. Od njenog projektovanja, izrade i montaže zavise stabilnost sistema, bezbednost rada, preciznost kretanja i dug vek trajanja opreme.
Pre montaže mosne dizalice potrebno je proveriti nosivost konstrukcije, raspon, visinu dizanja, ravnost i paralelnost staze, način oslanjanja, mogućnost ankerisanja, elektroinstalacije i pristup za servis.
Ako se ovi faktori pravilno analiziraju, moguće je izabrati rešenje koje odgovara stvarnim potrebama hale i radnog procesa. Zato kransku stazu ne treba posmatrati kao dodatni element, već kao ključni deo celog sistema mosne dizalice.
Česta pitanja
Šta je kranska staza?
Kranska staza je noseća konstrukcija po kojoj se mosna dizalica kreće duž hale. Ona omogućava stabilno i bezbedno pomeranje dizalice u radnom prostoru.
Da li je kranska staza obavezna za mosnu dizalicu?
Da, mosna dizalica mora imati odgovarajuću stazu ili konstrukciju po kojoj se kreće. Bez pravilno izvedene kranske staze dizalica ne može raditi bezbedno i pouzdano.
Da li se postojeća kranska staza može koristiti?
Može, ali samo ako ispunjava tehničke uslove za novu dizalicu. Potrebno je proveriti nosivost, stanje konstrukcije, ravnost, paralelnost i usklađenost sa planiranom nosivošću.
Šta se proverava pre montaže kranske staze?
Proveravaju se nosivost hale, raspon, visina dizanja, konstrukcija objekta, mogućnost oslanjanja, ankerisanje, elektroinstalacije i pristup za montažu i servis.
Da li hala mora biti posebno projektovana za mosnu dizalicu?
Ne uvek, ali mora imati konstrukciju koja može da prihvati potrebna opterećenja. Ako postojeća hala nije predviđena za dizalicu, moguće je projektovati dodatnu ili samostojeću konstrukciju.
Koje su posledice loše izvedene kranske staze?
Loše izvedena kranska staza može izazvati otežano kretanje dizalice, povećano habanje opreme, vibracije, česte kvarove i smanjenu bezbednost rada.
Kada treba raditi novu kransku stazu?
Nova kranska staza se radi kada hala nema postojeću stazu, kada postojeća ne zadovoljava potrebnu nosivost ili kada se uvodi nova dizalica sa drugačijim tehničkim zahtevima.
